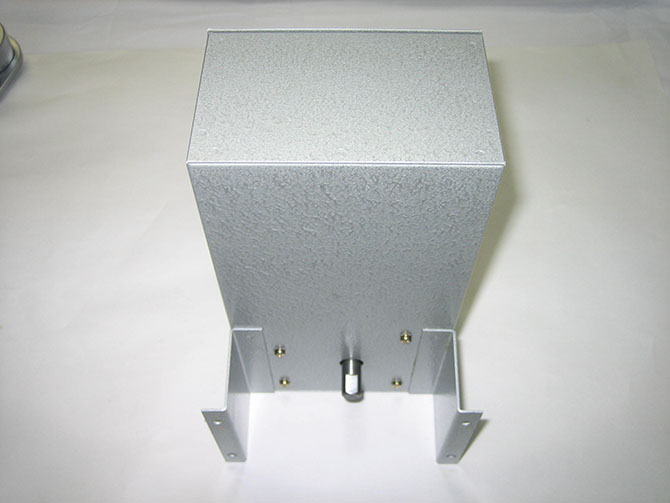

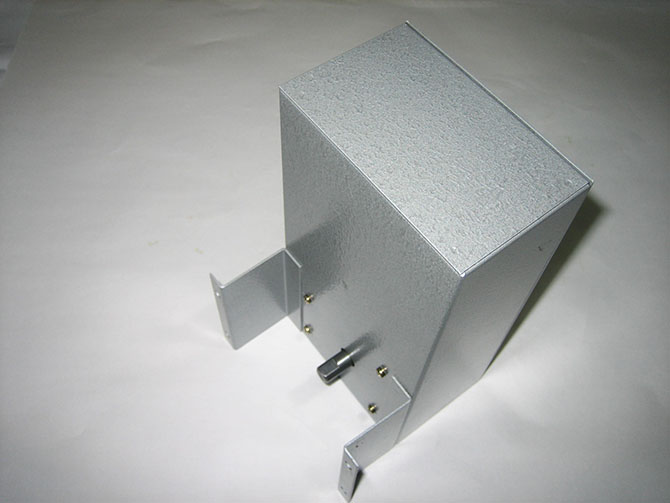

製品特長
回転(ロータリー)運動型、回転角度30°〜180°の範囲にて回転往復運動が得られます。
出力軸トルクは標準仕様にて3タイプ(6kg-cm、12kg-cm、20kg-cm)取り揃えております。
回転角度の調整(30°〜180°の範囲)が可能となります。(出荷時は180°)
オプション対応にて回転速度を減速方向に変更できます。(詳細の速度に関しては、お問い合わせ下さい。)
オプション対応にて長寿命型のモーターに変更できます。(EARD-C8T、EARD-C18T)
(標準型に比べ寿命は約倍となります。又、若干、仕様は異なりますので詳細をご確認ください。)
*過負荷停止機構は採用しておりませんので回転範囲(END、END)でのご使用をお願いします。
※回転角度調整方法は以下資料の方法手順にて調整下さい。

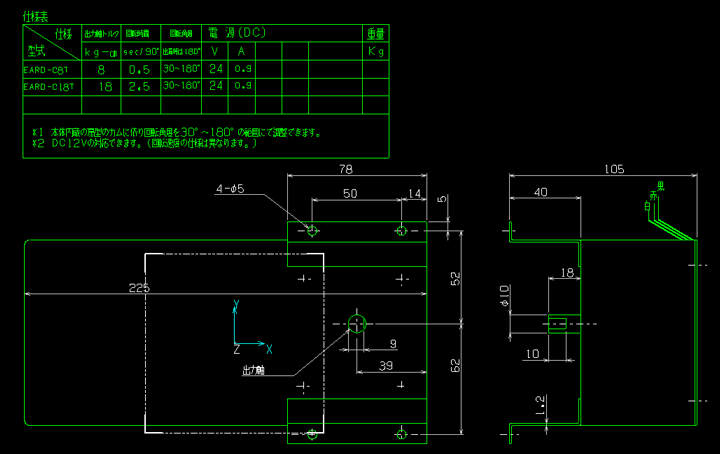

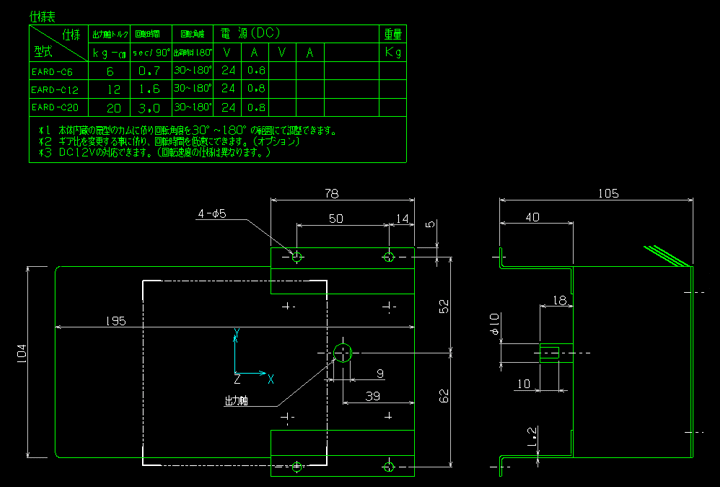

製品外形図
EARD-C6,12,20型 EARD-C8T,C18T型 仕様表
| 型式/仕様 |
出力軸トルク Kg/cm | 回転時間 sec/90° | 回転角度 出荷時は180° | 電 源 (DC)、(A) | 外形図 | 重量 kg |
|---|---|---|---|---|---|---|
| EARD-C6 | 6 | 0.7 | 30〜180° | 24V、0.8A | PDF参照 | |
| EARD-C12 | 12 | 1.6 | 30〜180° | 24V、0.8A | PDF参照 | |
| EARD-C20 | 20 | 3.0 | 30〜180° | 24V、0.8A | PDF参照 | |
| EARD-C8T | 8 | 0.5 | 30〜180° | 24V、0.9A | PDF参照 | |
| EARD-C18T | 18 | 2.5 | 30〜180° | 24V、0.9A | PDF参照 |
*1 本体内蔵の扇型のカムに依り回転角度を30°〜180°の範囲にて調整できます。
*2 ギア比を変更する事に依り、回転時間を低速にできます。(オプション)
*3 DC12Vの対応できます。(回転速度の仕様は異なります。
*4 C8T,C18Tは高寿命型となっております。

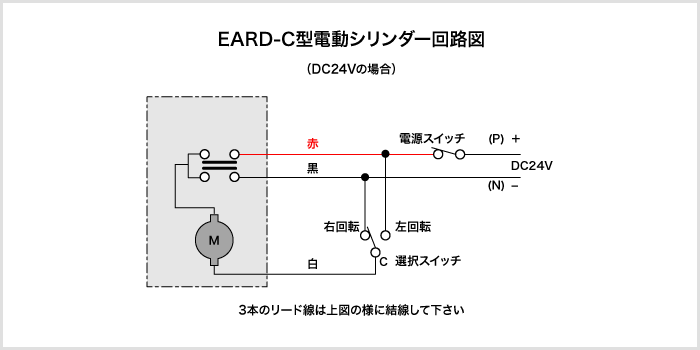

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。
※使用頻度の高い用途の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

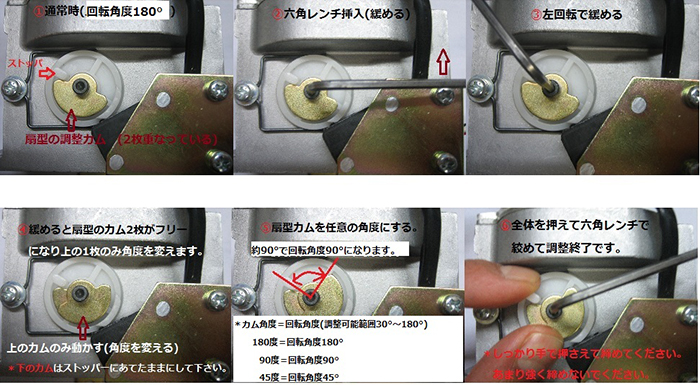

回転角度調整方法
後ろのフタを開けて下さい
↓
EARD-C8,C18(推力8，18Kgf) 長寿命。高耐久 (オプション対応品)
