推力5kgf〜10kgfクラス
安定感、長寿命の定番タイプ。
DC(直流)仕様標準タイプ
AC(交流)仕様タイプ※オプション

繰り返し往復運動、当て止、ストッパー止、位置決めなどさまざまな用途に活用されております。
又長期使用での実績を誇ります。

製品ラインナップ
LAM(DC)用
 LAM(AC100V)用

製品写真
製品動画
製品特徴
製品外形図
製品カタログ・CADデータダウンロード

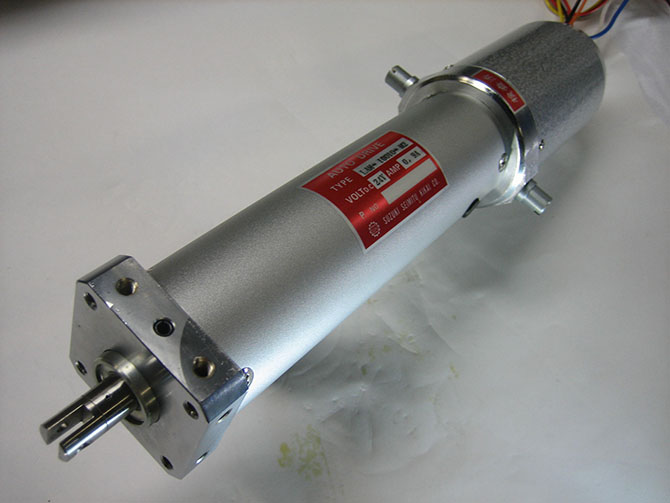

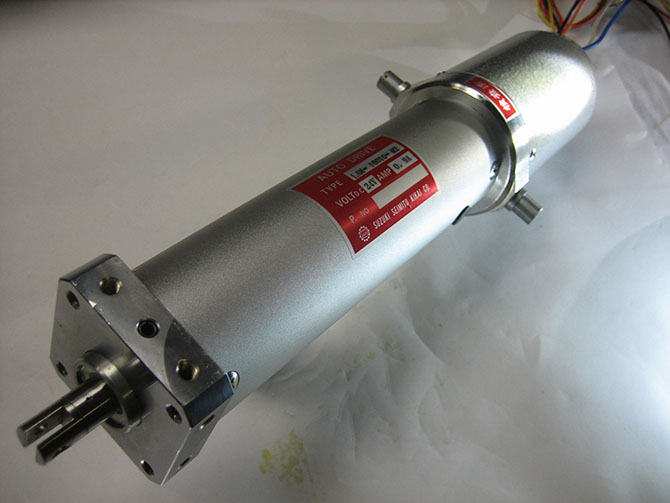

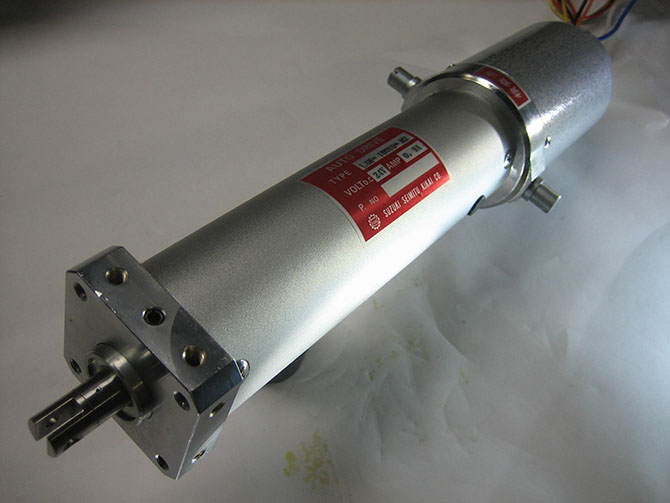

製品写真

クリックで拡大写真が確認できます

製品動画

※ 動画が入ります

製品特長

小型ながらも安定した動作と長寿命の電動シリンダです。(DC(直流)、AC(交流)両方対応できます。)
過負荷停止機構(※OLM)の採用でストローク以内のどんな位置でも過負荷が与えられると停止し停止位置の確実な保持が行われます。又、過負荷停止機構(OLM)は定格推力以上の荷重が負荷されると自動停止する装置の為、安全装置の役割も致します。
AC(交流)仕様対応(※オプション)(仕様条件は異なりますので以下資料にてご確認ください。)
《※OLM採用タイプ(標準品)　※M2タイプ(オプション)　》

OLM型とM2型の説明
OLM(過負荷停止機構)(標準品)
ストローク内のどの位置においても、過負荷が与えられると停止します。
ストロークエンドに於いても、メカ的に過負荷を与えリミットスイッチを切り替えさせております。過負荷により停止した場合（OLM　が作動した場合）、次の動作は停止する以前と同一方向でなく逆方向に動作致します。
M 2(オプション)　
各ストロークエンドに、それぞれリミットスイッチ（LS1 , LS2）を設けてあり、ストロークエンドに達した側のリミットスイッチがオンされ（スイッチの接点がNOになる）停止します。又、ストローク途中ではリミットスイッチの接点は、両方ともNC（ノーマル　クローズ）となる為、前進、停止、後進が何度でも自由に繰り返し行えます。M2型は、ストロークエンドに達しない限りモーターは停止しません。OLM型との違いは過負荷による停止が無い動作条件となります。
(M2型をご希望の際は、製品型式の後ろに−M2と明記下さい。例：LAM-5005-M2)

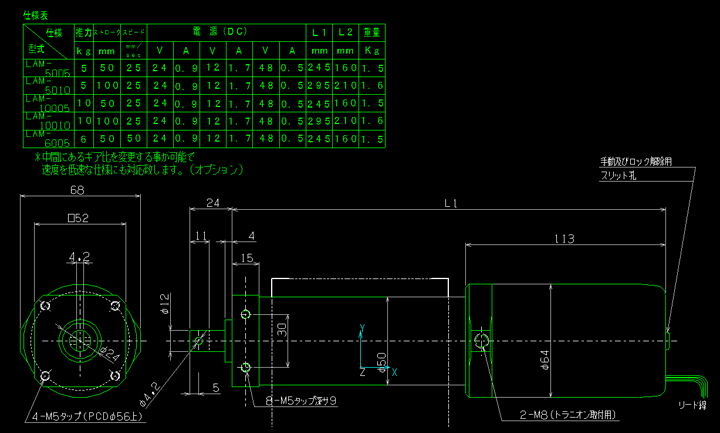

製品外形図

LAM(DC)　仕様表

型式/仕様	推力 Kgf	ストローク mm	スピード mm/sec	電　源 (DC)、(A)	外形図	重量 kg
LAM- 5005	5.0	50	25	24V、0.9A 12V、1.7A	PDF参照	1.5
LAM- 5010	5.0	25	25	24V、0.9A 12V、1.7A	PDF参照	1.6
LAM- 10005	10	50	25	24V、0.9A 12V、1.7A	PDF参照	1.5
LAM- 10010	10	100	25	24V、0.9A 12V、1.7A	PDF参照	1.6

※OLM形(過負荷停装置タイプ)は標準仕様です。
※DC48Vも対応できます。
※M2　形(リミットSW停止タイプ)*オプション
※ご注文の際OLMｏｒM2型等　ご指定下さい。

LAM(DC)

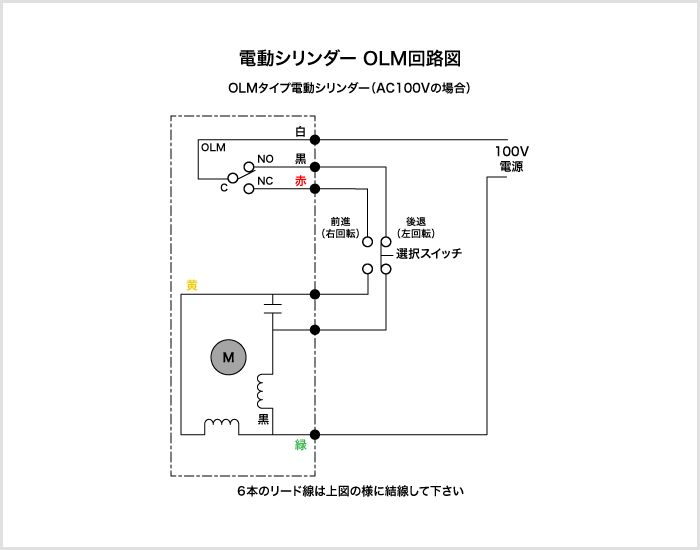

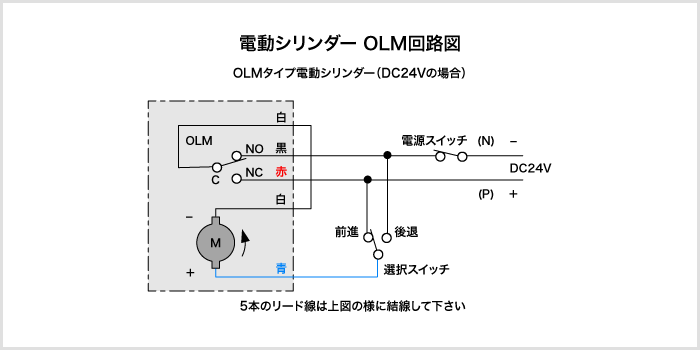

電動シリンダーOLM回路図

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。

※使用頻度の高い用途の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

※DC48Vタイプの使用の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

電動シリンダーM2回路図

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。

※使用頻度の高い用途の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

※DC48Vタイプの使用の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

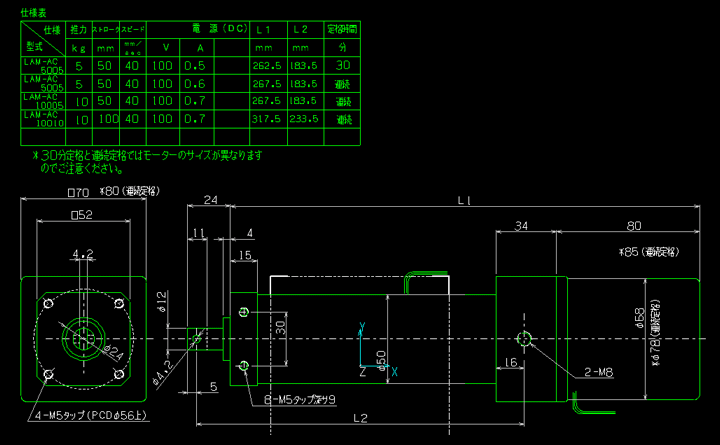

LAM(AC)　仕様表

型式/仕様	推力 Kgf	ストローク mm	スピード mm/sec	電　源 AC , A	外形図	定格時間分
LAM-AC 5005	5.0	50	40	100V、0.5	PDF参照	30
LAM-AC 5005	5.0	50	40	100V、0.6	PDF参照	連続
LAM-AC 10005	10	50	40	100V、0.7	PDF参照	連続
LAM-AC 10010	10	100	40	100V、0.7	PDF参照	連続
