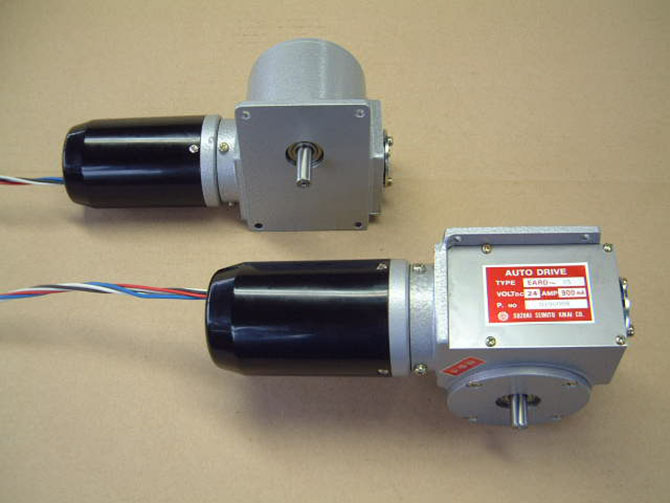

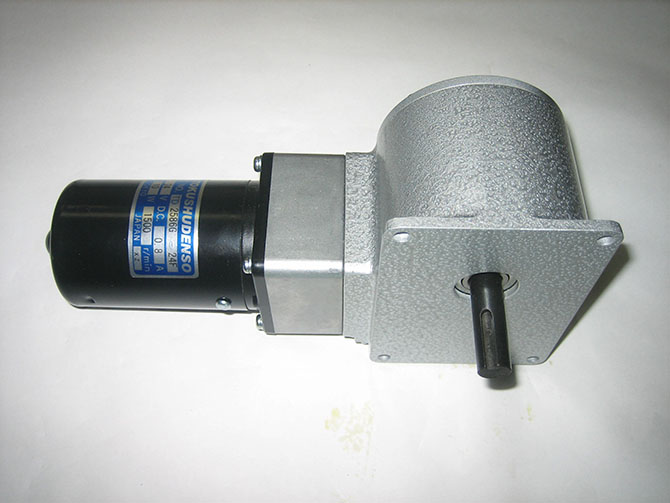

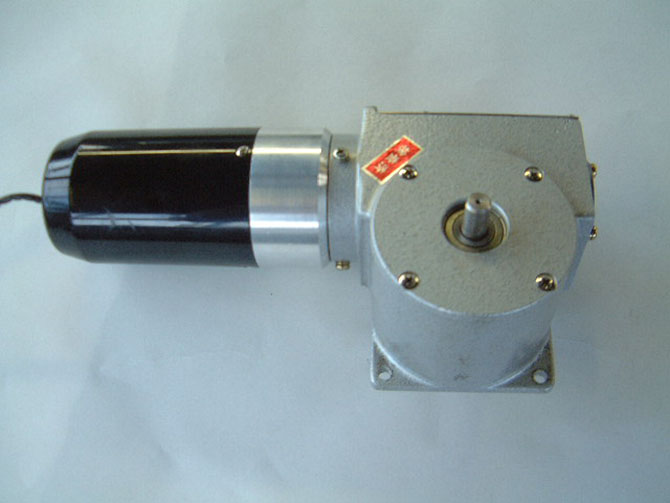

製品写真

製品動画

※ 動画が入ります

製品特長

安定感の有る回転動作と耐久性のある回転(ロータリー)用、電動シリンダです。
DC(直流)用、AC(交流)用の詳細は若干異なる箇所がございますので以下、外形図、回路図にてご確認ください。
過負荷停止機構(※OLM)の採用で回転途中のどんな位置でも過負荷が与えられると正確に停止します。
又、過負荷停止機構(OLM)は定格トルク以上の荷重が負荷されると自動停止する装置の為、安全装置の役割も致します。(35kg-cm以内のトルク調整も可能です。)
又、停止時の確実な保持が出来、一般に行われているリミットスイッチの位置の移動による誤差及び不安定な事は全くなくなり、ストッパーの位置設定だけで正確な停止が出来ます。
伝達ギアの組合わせにより回転速度の選定も可能です。(減速する方向の回転速度の選定となります。)

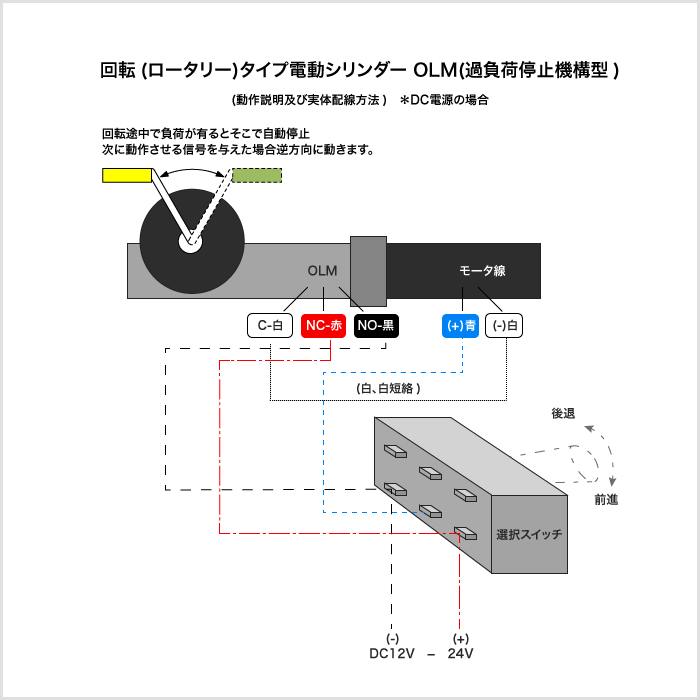

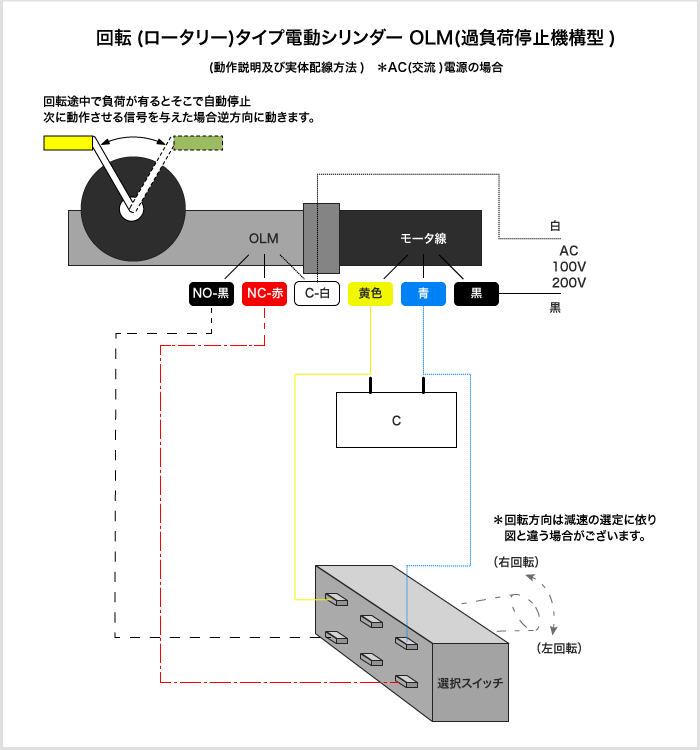

動作説明　OLM(過負荷停止機構)(標準仕様)
回転途中のどの位置においても、過負荷が与えられると停止し次に動作させる信号を与えた場合には、逆方向に動き回転方向は、過負荷を基準に正転、逆転を繰り返します。

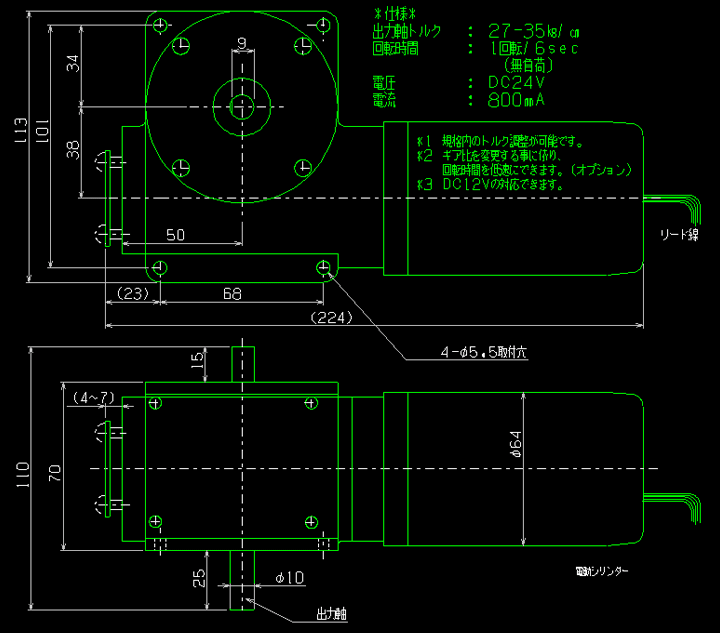

製品外形図（DC用）

EARD-27-35 仕様表

*1 規格内のトルク調整が可能です。
*2 ギア比を変更する事に依り、回転時間を低速にできます。(オプション)
*3 DC12Vの対応できます。

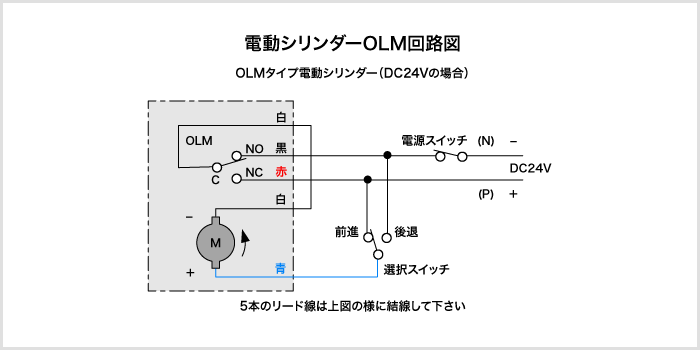

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。

※使用頻度の高い用途の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

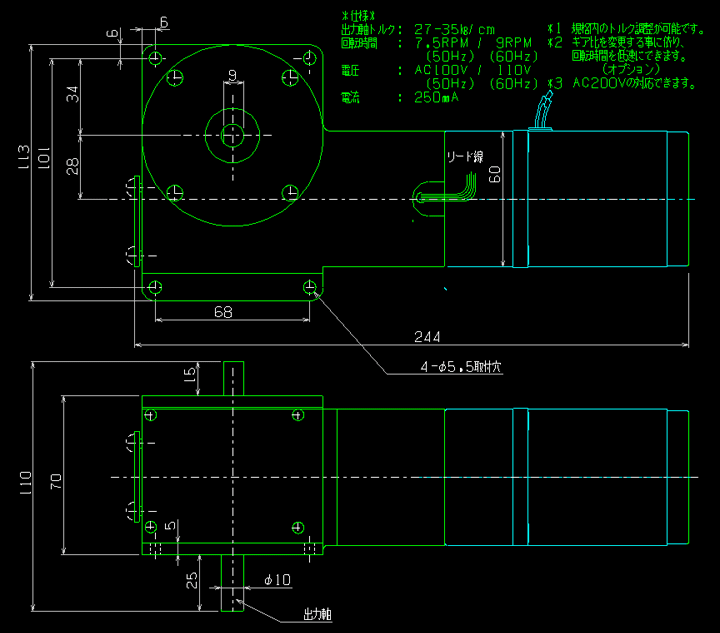

製品外形図（AC100V用）

EARD-27-35A　型　仕様表

*1 規格内のトルク調整が可能です。
*2 ギア比を変更する事に依り、回転時間を低速にできます。 (オプション)
*3 AC200Vの対応できます。

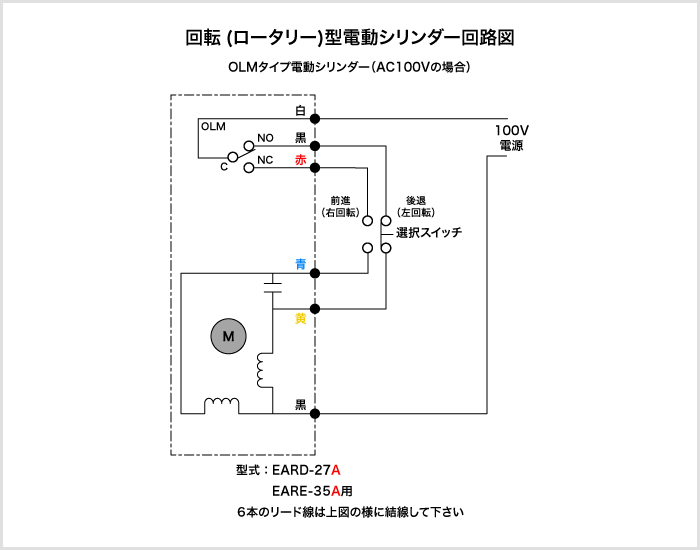

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。

製品カタログ・CADデータダウンロード

EARD-27-35 (DCタイプ)

EARD-27A-35A(AC)　(ＡＣタイプ用)
