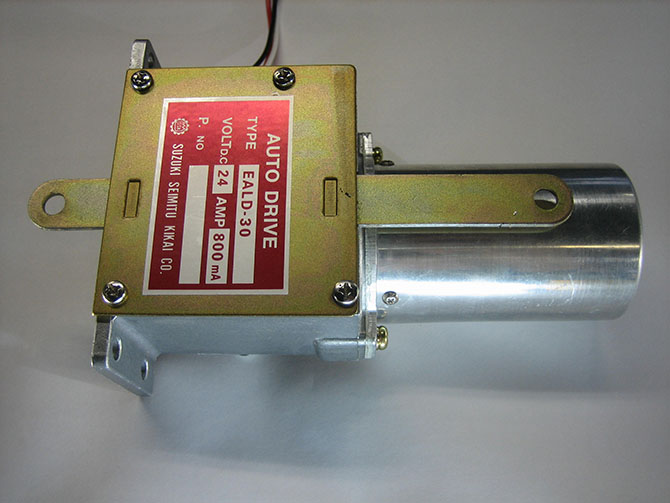

製品特長
小型、軽量でソレノイドの様な動きが可能で、確実な懸引力(押す、引く)が有ります。
又、ストローク調整も可能となります。
※ストローク調整方法は以下資料の方法手順にて調整下さい。
又、オプションにて耐久力の有るモーターを搭載し、安定感と長寿命を期待したEALD30特-30G特方もございます。
スタンダード型のEALD型に比べEALD30特型は約倍以上の体力と寿命が期待できます。
ご利用の用途に合わせご検討下さい。(以下外形図にてご確認下さい。)
*過負荷停止機構は採用しておりませんのでストローク間(END、END)でのご使用をお願いします。

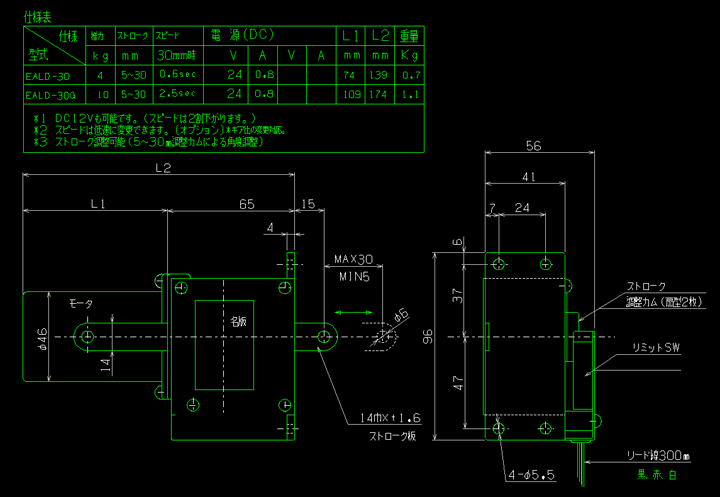

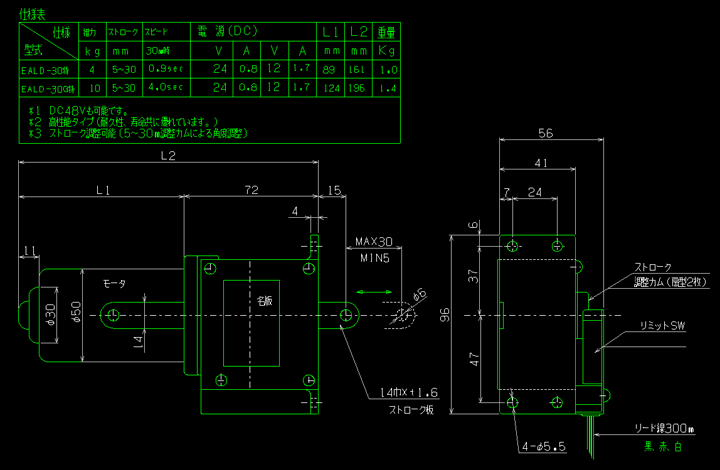

製品外形図
EALD型 仕様表
| 型式/仕様 | 推力 Kgf | ストローク mm | スピード mm/sec | 電 源 (DC)、(A) | 外形図 | 重量 kg |
|---|---|---|---|---|---|---|
| EALD-30 | 4 | 5〜30 | 0.6sec | 24V、0.8A |
PDF参照 |
0.7 |
| EALD-30G | 10 | 5〜30 | 2.5sec | 24V、0.8A | PDF参照 | 1.1 |
| EALD-30特 | 4 | 5〜30 | 0.9sec | 24V、0.8A 12V、1.7A |
PDF参照 | 1.0 |
| EALD-30G特 | 10 | 5〜30 | 4.0sec | 24V、0.8A 12V、1.7A |
PDF参照 | 1.4 |
*1 DC12Vも可能です。(スピードは2割下がります。)
*2 スピードは低速に変更できます。(オプション)
*3 ストローク調整可能(5〜30?調整カムによる角度調整)
30G特は*1 DC48Vも可能です。
30G特は*2 高性能タイプ(耐久性、寿命共に優れています。)

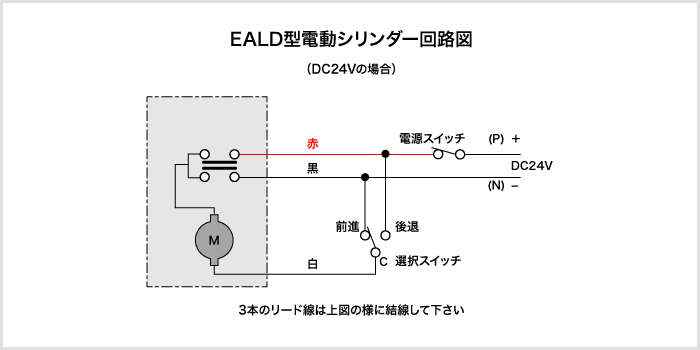

※上記の様なブレーキ回路を含めて結線して下さい。モータは瞬時停止してオーバーランを防止します。
※使用頻度の高い用途の場合は、内蔵スイッチ保護の為、同じ回路になるようなリレー回路等で動作させて下さい。

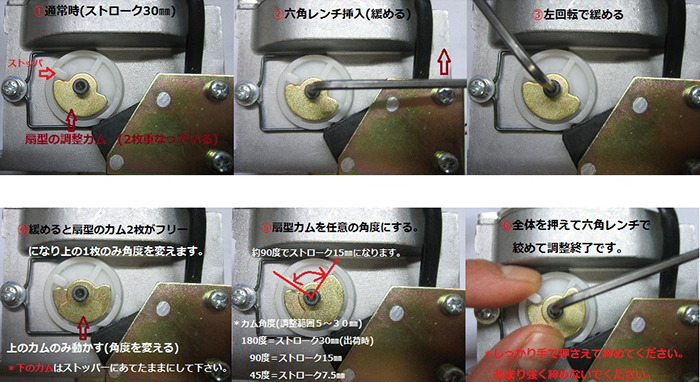

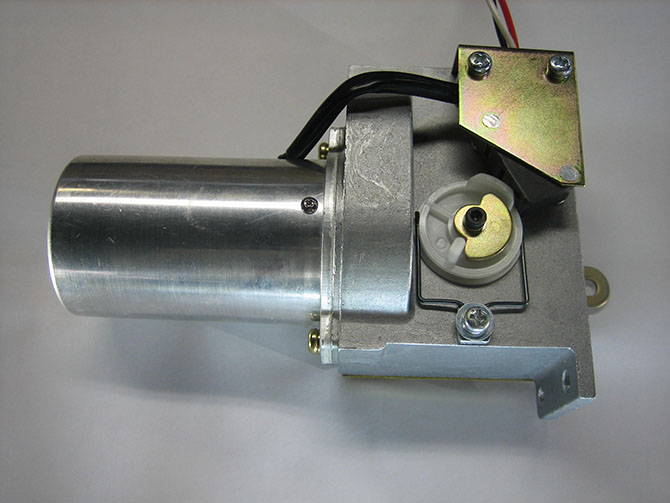

ストローク調整方法

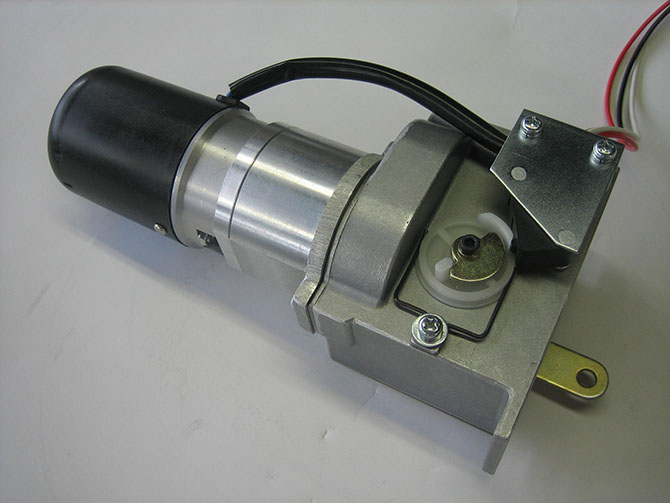

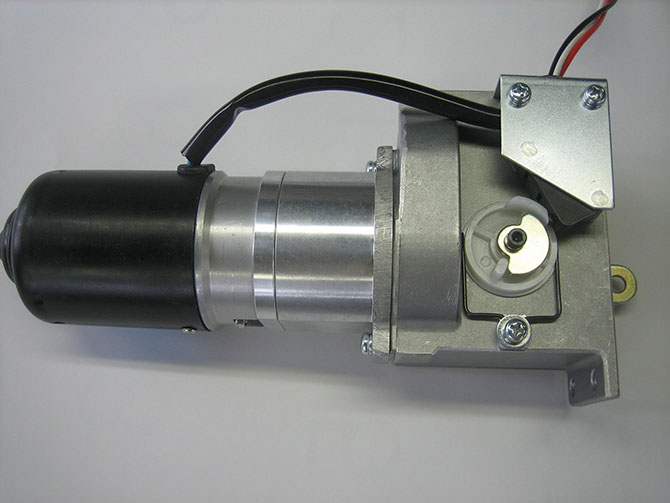

EALD-30特、30G特型
